computer/PTserver

HP ProLiant MicroServerをベースにしたPT1/PT2サーバ機。

ハードウェア構成

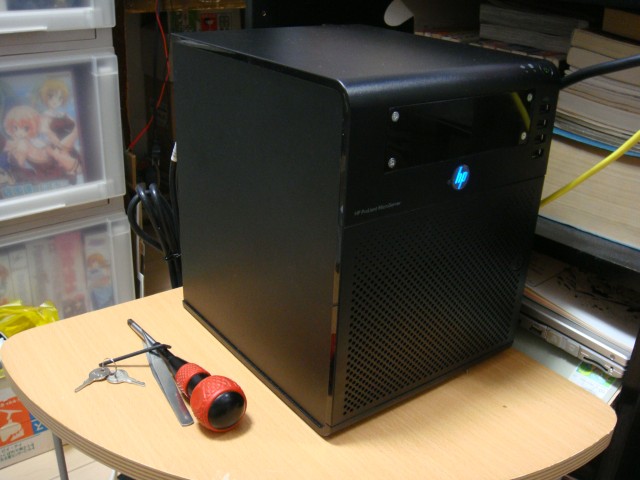

 外観・概略


  • コンセプト
    • PT2を内蔵(大前提)
    • NAS機能を持つ(最低でも3.5"HDD×4発でRAID5)
    • 家庭内LANのサーバ機能(DNS/NTP/DHCP/DLNAなど)を持つ
    • 低消費電力・省スペース
    • 可能であればOSはFreeBSD。無理なら他のBSD/Unix系OS。Linuxならぎりぎり妥協。
  • 選択された構成
    • HP ProLiant MicroServer
      • 上記コンセプトのうち、PT2を内蔵という項目に難があるものの、実現可能と判断。
  • TODO:
    • 2枚挿しの動作安定
    • USB接続LCD部作成

 材料

  • 機材関連
    • HP ProLiant MicroServer (250GB/150Wモデル)
    • DDR3 PC10600 2GB ×2枚 (CFD/Elixir/W3U1333Q-2G)
    • Intel SSDSA2M040G2 (SSD/40GB/SATA)
    • WesternDigital WD20EARS-00MVWB0 ×4台
    • EARTHSOFT PT1 or PT2 ×2枚
    • DIRAC DIR-EB262-C7 (PCIe→PCI変換ボード)
    • SOLID #4144-WP ×2台 (ダブル分波器)
    • SOLID #4102FS-AP (2分配器)
    • NTT Com. SCR3310-NTTcom (カードリーダ)
  • 部材関連
    • HDMIケーブル(できればHEC対応) 40cm程度以上
    • 1.27mmピッチ26Pフラットケーブルコネクタ(HIF6-26D-1.27R) ×2個
    • 3C接栓 ×10個
    • 1mmアルミ板 150mm×200mm程度
    • 2mmスモークアクリル板 148mm×42mm
    • 小型液晶モジュール(SG12232C) [option]
    • 3φx10mmスペーサ ×6個
    • 3φx5mm皿ネジ・3φx5mmビス・ナット・ワッシャなど適量
    • 熱収縮チューブ・配線材・万能基板など

 部材製作


  • メインフレーム

主として1mm厚のアルミ板を切断・曲げ加工。基本骨格は、左サイド板・右サイド板・奥下渡し板・奥上渡し板の4枚のアルミ板。左サイド板には、PCIe→PCI変換基板(DIRAC DIR-EB262-C7)を取り付けるため、穴を開けて10mmスペーサで固定。奥上渡し板は、PCIブラケットの固定も兼ねるためやや変則的な形状(詳細省略)。

DSC03916_vga.JPG DSC03913_vga.JPG

手前に液晶モジュールが見えるが、現状はただの飾りで配線すらしておらず。仕様としては、122×32ドットのモノクログラフィックスで、LEDバックライトつき。将来的にはUSBか何かで制御して、動作状況とかを表示できるようにしたい。


  • 背面側処理

背面側は、2スロット分のPCIブラケットの幅が厳密には5インチベイの高さを超えるので、上方に少しはみ出し。ブラケット固定用のネジは通常のスロット装着時と同様にカード上側(5インチベイのフロント側から見て右側)から回すように作ったが、それだと5インチベイからユニットごと外さないとカードの抜き差しが出来なくなって面倒なことに、完成してから気付くorz。

DSC03923_vga.JPG DSC03915_vga.JPG

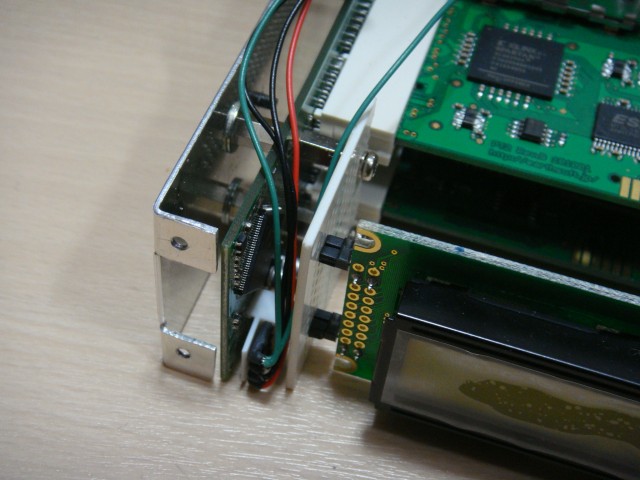

PCIコネクタ付近に生えているアホ毛みたいなのは、12V供給用の線。


  • 延長ケーブル

PCI expressの延長をする部分は、素のDIR-EB262-C7だと7cmのフラットケーブルだが、今回は約30cmの延長が必要。PCIe-PCIeの延長と組み合わせて複数段積みするなどの方法は考えられるが、そもそもフラットケーブルにPCIe信号を乗せる時点で、個人的には回避したいところ。さらに後述の理由もあり、添付のフラットケーブルを使うのは大却下。

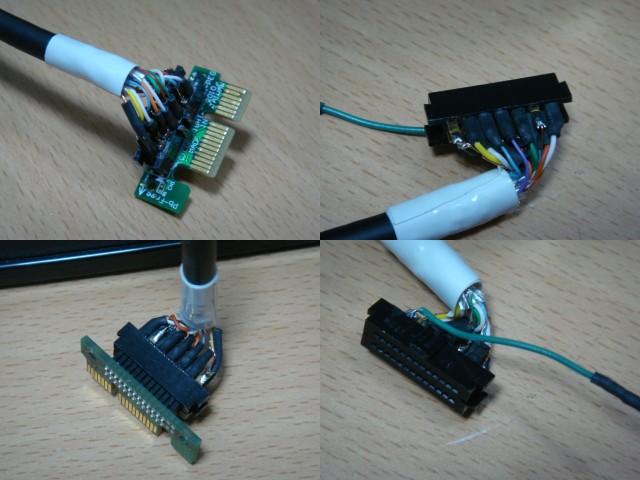

よって、今回はケーブルを強引に自作。PCIeにはケーブル延長規格(PCI Express External Cabling)もあるようだが、今まで知らなかったくらいだし一般的ではないようなので、似たような既存規格ということでHDMIケーブルを生贄にする。ツイストペアが最低でも4対は入っているので、PCIe x1で必要な本数(3対)を一度に賄えて便利。それ以外の信号線も使って大体は賄えるが、12V電源ラインが通せなかったので、PCI変換基板側で別途供給することにする。

以下にコネクタのピン配列と、今回使ったケーブルでの色の割り振り例。(※)は、ケーブルでは配線せず、PCI変換基板側で12Vを別途供給。
対/線色 信号名 # # 信号名 対/線色
シールド GND 1 2 GND シールド
(※) +12V 3 4 +12V (※)
(※) +12V 5 6 SMCLK 黄/黄
黄/芯 GND 7 8 SMDAT 黄/白
橙/橙 +3.3V 9 10 +3.3V
橙/白 +3.3V 11 12 GND 橙/芯
3.3Vaux 13 14 WAKE#
PERST# 15 16 GND (NC)
(NC) GND 17 18 REFCLK+ 緑/緑
緑/芯 GND 19 20 REFCLK- 緑/白
水/水 PET+0 21 22 GND 水/芯
水/白 PET-0 23 24 PER+0 茶/茶
茶/芯 GND 25 26 PER-0 茶/白

ちなみに元々のフラットケーブルだと、差動ラインの割り付けが目茶苦茶な気がするのだが、何かの見間違えだろうか。差動対のペア間にGNDが挟まっていて、隣の別の差動対との間に隔壁(GNDなど)が無いようにしか見えない…。

※後日注: 現行品のようなケーブルが0.635mmピッチの1段構成だと差動対の配置が変だが、1.27mmピッチの2段構成だと差動対がうまく配置されるように見える。設計時の想定はこちらだったのかも。

 取り付け


  • 事前配線

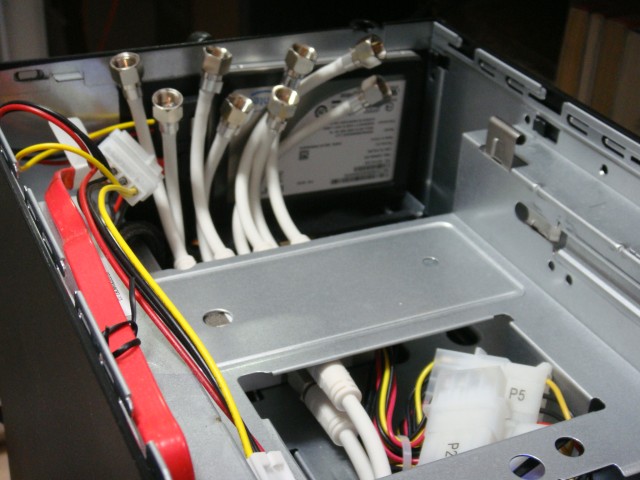

分波分配器は、ソリッド社#4144-WPを2個、5インチベイとHDDベイの間の隙間に設置。計ったかのように、ちょうど2個積み重ねて置けるだけの高さがあり。出力側のケーブルが長すぎるので、適当な長さに切断してF接栓を取り付け。入力側ケーブルは2本出てくることになるが、ここでは処理(分波)せず、2本とも50cmくらい(PCIeスロット部を通して背面まで引っ張れる長さ)のケーブルで手前側に引き出しておく。

出力側のケーブルを短くする際は、#4144-WPの出力の並びと、PT1/PT2の入力の並びが違うので注意。PTx側のS1/T1/S2/T2への接続を、#4144-WP側ではT1/S1/S2/T2の順に並べると、うまく接続できる感じ(S1の線だけT1を斜めにまたぐ配線になるので、他の3種より長めにする)。

ちなみに、奥に見えるのはブートドライブとして使用するSSD。ネジ止めもしないで背面ファンの上に放置(爆)。


  • ユニット本体設置

5インチベイにPTx2ユニット部を設置してケーブルを接続してみたところ。フロントパネルが無骨だが、実際にはアクリル板でそれなりに処理(外観写真参照)。

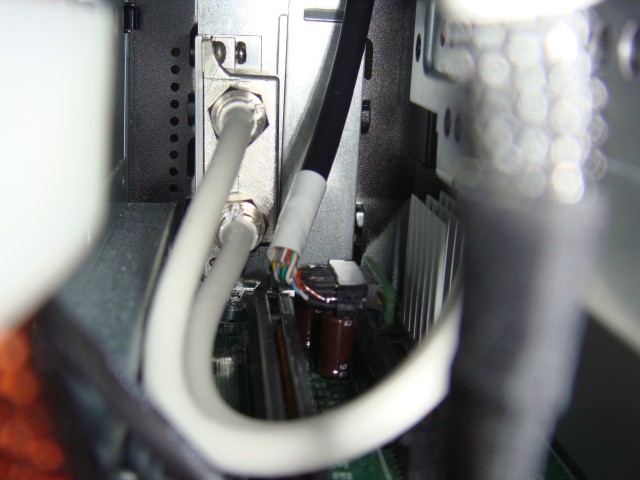

PCI変換基板のPCIe延長ケーブルを接続するコネクタ部分のクリアランスが非常に狭いので、コネクタ接続時にはPTxカードを外す(か、非常に無理な斜め挿しをする)必要があり。PCIe延長ケーブルの反対端は、背面側の隙間を通してマザーのPCIeスロット付近に落とし、小基板を介してPCIeコネクタに挿す。


  • アンテナ入力処理

適当なLowProfile PCIの穴あきブラケットに2分配器をアルミLアングルで固定したものを、PCIeスロット部に固定。今回使用したブラケットだと、PCIe延長ケーブルを引き出すための小基板とのクリアランスが微妙だったため、それぞれ別のスロットに固定。

DSC03918_vga.JPG DSC03925_vga.JPG

  • その他の仕上げ処理
    • カードリーダーはUSB接続の上、ケース内に放置...

 動作確認

  • dmesg抜粋
FreeBSD 8.2-STABLE #7: Wed Mar 30 15:08:51 JST 2011
    tosy@yua.wig.nu:/usr/obj/usr/src/sys/YUA amd64
Timecounter "i8254" frequency 1193182 Hz quality 0
CPU: AMD Athlon(tm) II Neo N36L Dual-Core Processor (1297.85-MHz K8-class CPU)
  Origin = "AuthenticAMD"  Id = 0x100f63  Family = 10  Model = 6  Stepping = 3
  Features=0x178bfbff<FPU,VME,DE,PSE,TSC,MSR,PAE,MCE,CX8,APIC,SEP,MTRR,PGE,MCA,CMOV,PAT,PSE36,CLFLUSH,MMX,FXSR,SSE,SSE2,HTT>
  Features2=0x802009<SSE3,MON,CX16,POPCNT>
  AMD Features=0xee500800<SYSCALL,NX,MMX+,FFXSR,Page1GB,RDTSCP,LM,3DNow!+,3DNow!>
  AMD Features2=0x8377f<LAHF,CMP,SVM,ExtAPIC,CR8,ABM,SSE4A,Prefetch,OSVW,IBS,SKINIT,WDT,<b19>>
  TSC: P-state invariant
real memory  = 4294967296 (4096 MB)
avail memory = 3981905920 (3797 MB)
ACPI APIC Table: <HP     ProLiant>
FreeBSD/SMP: Multiprocessor System Detected: 2 CPUs
pcib3: <PCI-PCI bridge> irq 16 at device 0.0 on pci2
pci3: <PCI bus> on pcib3
ptx0: <EARTHSOFT PT2> mem 0xfe8ff000-0xfe8fffff at device 4.0 on pci3
ptx1: <EARTHSOFT PT2> mem 0xfe8fe000-0xfe8fefff at device 5.0 on pci3
ad1: 38166MB <INTEL SSDSA2M040G2GC 2CV102HD> at ata0-slave UDMA133 SATA
ad4: 1907729MB <WDC WD20EARS-00MVWB0 51.0AB51> at ata2-master UDMA100 SATA 3Gb/s
ad6: 1907729MB <WDC WD20EARS-00MVWB0 51.0AB51> at ata3-master UDMA100 SATA 3Gb/s
ad8: 1907729MB <WDC WD20EARS-00MVWB0 51.0AB51> at ata4-master UDMA100 SATA 3Gb/s
ad10: 1907729MB <WDC WD20EARS-00MVWB0 51.0AB51> at ata5-master UDMA100 SATA 3Gb/s
