マウスコンバータ / 88

1999.04.04 更新 // [W341 連合 | 通信販売]

お知らせ

コミケット 55 (1998 年 12 月 30 日) で頒布したマニュアルに ついて (PS/2 対応版のみ)

参考資料として掲載してある、回路図が間違っています。PS/2 マウスの信号線 (2 本) に、プルアップ抵抗 (4.7kΩ) が必要です。

『マウスコンバータ / 88』とは

PC-9801 用として売られているマウス (MiniDIN 9pin 仕様)、あるいは PS/2 マウス (MiniDIN 6pin 仕様) を、いわゆる MSX マウスに変換するアダプタです。 中心となる回路にワンチップマイコンを採用し、小型化 (基板寸法 30mm × 38mm) を 実現しています。
対応するマウスにより、下表の 3 種類の製品を用意しています。

型番	入力マウスの種別
MC88P	PS/2 マウス (MiniDIN 6pin)
MC88N	PC-98x1 マウス (MiniDIN 9pin) (新型)
MC88	PC-9801 マウス (Dsub 9pin) (旧型)

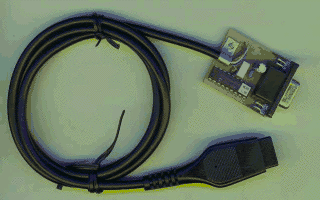

なお、以下の写真はマウス側コネクタが DSub 9Pin のもの (MC88) です。

拡大写真 ■＞

＜■ 全体写真

• 対応 : PC-8801 シリーズ (SR 以降), MSX, FM TOWNS
• 頒価 : 1,800 円
• MC88 発表 : 1995 年 12 月 (コミックマーケット 49)
• MC88N 発表 : 1997 年 8 月 (コミックマーケット 52)
• MC88P 発表 : 1998 年 12 月 (コミックマーケット 55)

通信販売

通信販売も行っています。詳細は通信販売のページを ご覧ください。

参考資料 (MC88)

プリントパターン図 (90dpi) ■＞

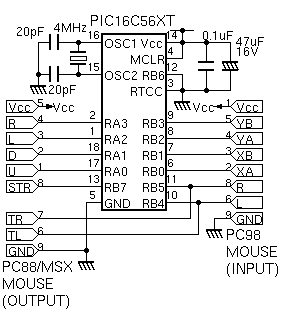

＜■ 回路図
