PC-9801UA (謎) のページ

2000.09.09 更新 [コンピュータ関連 | Tosy のホーム]

UA とは…。

PC-9801UA (謎) とは、PC-9801U2 の匡体に、PC-9801FA のマザーボードを移植して 製作したマシン。:-)
世にも貧弱な家庭内 LAN のサーバマシンとしての役割のほか、BBS ホストマシンと しても稼働していた。BBS ホストプログラムは自作 (KTBBS 準拠)。
ハイパーメモリ CPU を導入して以降不安定で、7cm-PCに その座を譲って引退。

このページでは、退役した UA を偲び、記録に残しておこうと思う。:-)

UA を解剖

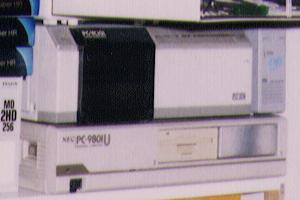

▲ 現役時代 ▲

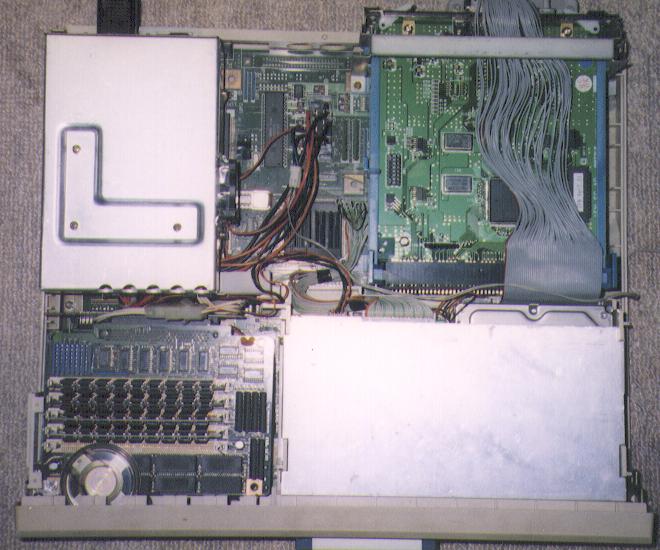

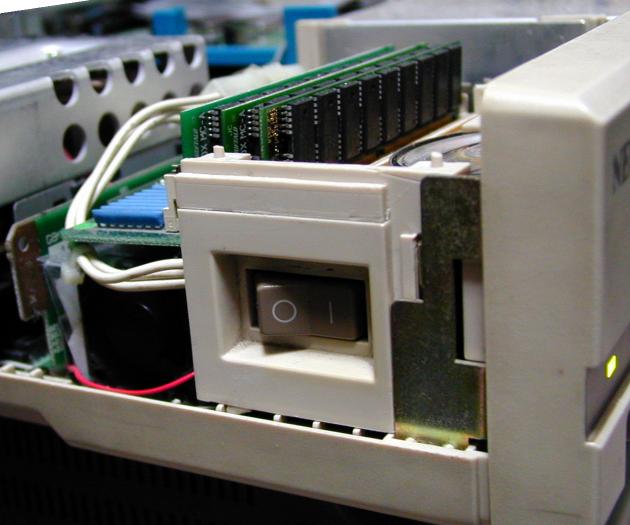

▲ 上蓋を開けたところ ▲ 電源・スロット・ドライブ類の位置は元の 9801U の筐体を踏襲。メモリボードは 9801FA と同じ位置だが、狙ったかのように綺麗に収まる。ただ、スロットは左右 逆なので苦労…。	▲ メモリ・電源部拡大 ▲ 電源スイッチとメモリボードとの間には隙間は全くない。スイッチ上部の加工の 跡は、この空間に強引に押し込むための努力の跡。左側に、CPU 空冷用のファンが 見える。

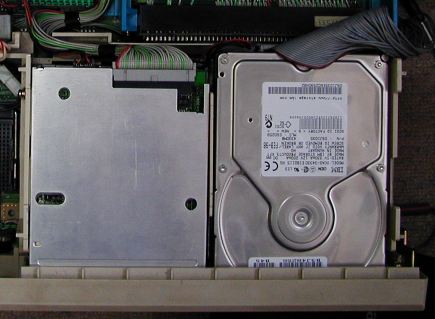

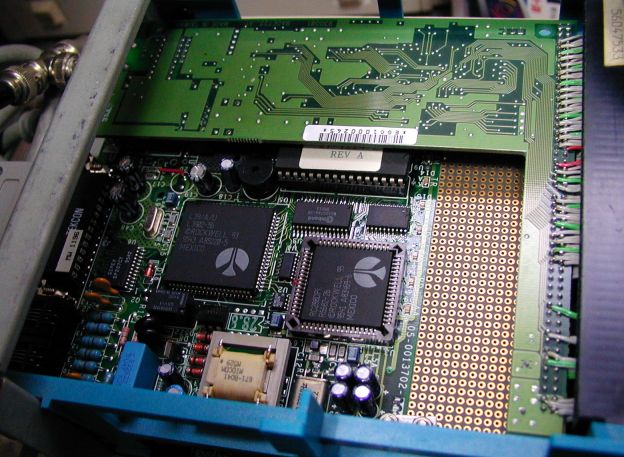

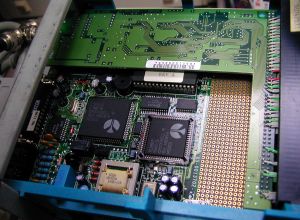

▲ ドライブベイもどき ▲ 左が 3.5"FDD、右が HDD。FDD は厚み 41mm、HDD は厚み 25.4mm のため、HDD は 上げ底してある。HDD の後部とスロットとの間の隙間が非常に狭い。右外側に ファンが付く。	▲ C バスモデム + NIC ▲ 分かりにくいが、モデムと NIC で 1 スロット分。C バス拡張基板を切り欠いて モデムをはめ込み、サブボード形式の NIC を強引に搭載。カードエッジの影から 配線が少し覗いている。

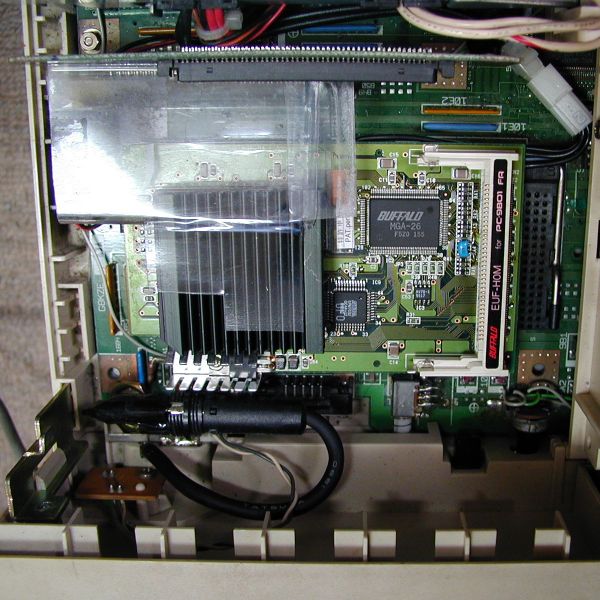

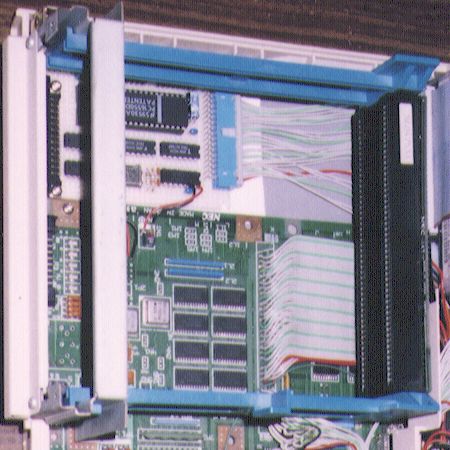

▲ 自作シリアルポート ▲ 左上の白いボードがシリアル拡張基板。その右下からスロットに延びている ケーブルは、拡張バス (C バス) の配線。本数約 100 本…。	▲ ハイパーメモリ CPU ▲ 放熱器の下に 486DX4 が有る。すぐ上に隙間無くメモリボードが入るため、 左上側にファンを付け、風洞を作って放熱効果を確保している。

UA の概略

UA の履歴

• 1994年10月、なぜか (笑) 手元に余っていた PC-9801FA のマザーボードを、以前 タダでもらったものの故障していた PC-9801U2 に移植することを決意。
• 1995年 1月、誕生。:-)
• 1996年 6月、増設 RS-232C I/F として、16550A 使用の自作ボードを内蔵。よって MC16550II は個人売買で処分。スロットの空きを作って NIC 導入に備える。
• 1996年 8月、増設メモリを内蔵。電源スイッチと空冷ファンが邪魔になったので、 電源スイッチは微妙に移動、空冷ファンは CPU 用と電源用に別途追加。
• 1996年11月、RAM が計 13.6MB になり、NIC (ICM IF-2771ET) も内蔵。装備だけは FreeBSD 化に向けて整う。
• 1997年 4月、ホストプログラムが FreeBSD 上で動きはじめ、家庭内 LAN のサーバ としても機能開始。
• 1997年 8月、240MB HDD がクラッシュ。たまたま手持ちの 100MB HDD で仮復旧。
• 1998年 2月、個人売買で購入した DORS- 32160 (2GB HDD) を接続。ただ、SCSI I/F が古く、830MB しか認識しない (;_;)。NFS サーバと samba も走らせる。
• 1998年 3月、SCSI I/F を MELCO IFN- 92S に変更。2GB を全部認識可能に。
• 1998年 6月、HDD を 4.3GB に変更。
• 1999年 7月、7cm PC導入により、一部装備を 引き継いで引退。

BBS の履歴

• ?年?月、余らせておくのは勿体ないということで、PC-88VA2で BBS を運用開始。通常電話回線と兼用の ため、ベルをちょっとだけ鳴らして、一旦切って、もう一度かけなおすとホストが 受けるという方式。自動で掛けるには、

  ATD044-722-xxxx,,,,!!,044-722-xxxx


  などという設定が必要だった。:-)
• ?年?月、ダイアルイン導入。接続の煩わしさが解消。:-)
• ?年?月、ホストで FAX を受信できるように改造。ダイアルインの第 3 の番号を FAX 用として、かかってきた番号を判別して BBS と FAX を振り分けるというもの。
• 1994年 3月、念願の HDD 接続。SCSI I/F を挿したスロットの直下のスロットに 40MB HDD を置き、10cm(!) のケーブルで接続。総費用 5,000 円。
• 1994年 7月、妖しげな台湾製の AT バス用 16550 カードを強引に接続。これで 高速化なるかと期待したものの、有名なバグ持ち (FIFO が使えない) 16550 だった らしい (T_T)。骨折り損。
• 1994年12月、ホストマシンを、1,500 円で買った PC-9801U2 に移行。 内蔵 FDD を 1 台取り外し、そのスペースに 240MB HDD (PC-9801FA2からの発生品) を内蔵。
• 1995年 1月、ホストマシンを、PC-9801UA に移行。
• 1995年 3月、Microcore MC16550II を購入。本体の入手価格より高い (爆)。 これでやっと高速化なったと思いきや、モデムが不調になりはじめる。
• 1995年 4月、進学に伴いホスト移転。会員の 9 割が電話料金区分 160km 超の 区域に住むという、変な BBS になる。:-)
• 1996年 6月、モデムの繋がっているポートを自作の 16550A ボードに変更。
• 1996年 9月、モデムを MICROCOM V.34 ES II に変更。
• 1997年 4月、ホストプログラムを FreeBSD 上で動く自作のものに変更。
• 1997年 5月、ISDN 導入。当面は単なる高品質アナログ回線としてしか使用せず。
• 1997年 7月、mgetty を 利用し、モデムで FAX も自動的に切り替えて受信可能なように設定。

引退時の装備

• 匡体 : PC-9801U2 のもの。フレームと電源部だけ残る。
• CPU : ハイパーメモリ CPU (EUF-H0M) により i486DX4 を内部 96MHz 駆動。 マザーボードは PC-9801FA のもので、A ロット (超初期型、一般市場には出て ない？)。 システムクロックだけは 9.8304MHz に変更。CPU クロックは 20MHz (19.6608MHz) だと動かなかった(;_;)。基板の所為だろう。
• RAM : 標準 1.6MB + 増設 10MB (I・O BA34-8M + 61SIMM x1) + EUF-H 上増設 32MB で、合計 43.6MB。
• HDD : IBM DCAS-34330 (4.3GB)。 I/F は MELCO IFN-92S。 FDD を 1 台外した スペースに、アルミ板加工のフレームを組んで設置。
• FDD : 元々の FD1035 (2DD 専用)を取り外し、 FD1135D に置換。
• スロット : 恐怖の信号線 100 本手配線。当然 PC-9801FA と PC-9801U2 とでは マザーボードからのスロットの信号線の引き出し位置も違うので、元々の接続基板は 利用できない。
• SIO : 増設分には 16550A 使用の自作ボードを内蔵。モデムを接続。
• MODEM : MICROCOM V.34 ES II。
  1996 年 9 月に購入。近所のパソコンショップの閉店放出品。買ったモデルは Mac 用 だったが、ケーブルさえ用意してやれば問題無し。
